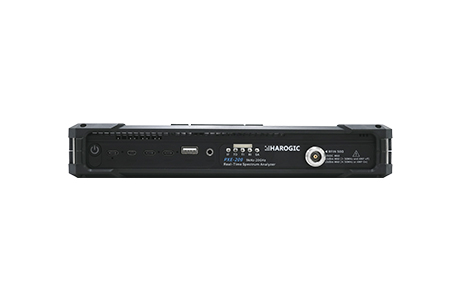

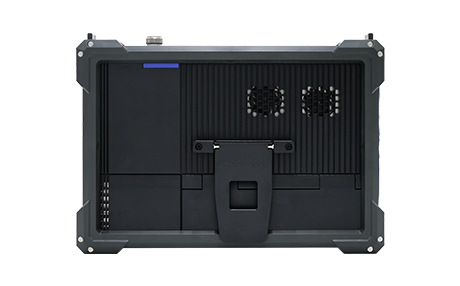

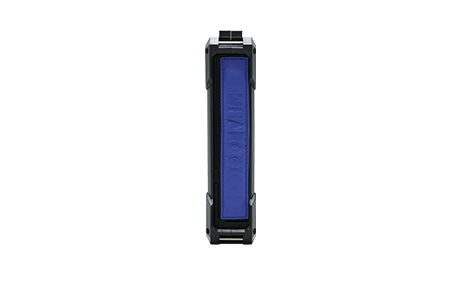

PXE-200 20GHz Анализатор спектра реального времени
Основные характеристики
- Диапазон частот: 9kHz – 20GHz
- Супергетеродинная структура приёмника, 19‑сегментная предварительная фильтрация
- Отображаемый средний уровень шума до -168dBm/Hz, стандартный предусилитель
- Скорость сканирования спектра до 900GHz/s (RBW≥300kHz)
- Однополосный фазовый шум: -100 dBc/Hz @1GHz, смещение 10kHz
- Стандартная полоса анализа 100MHz
- 10.1‑дюймовый сенсорный экран, широкое поле обзора, удобное взаимодействие
- Вес всего 1.5kg, высокая портативность
- Стандартные функции измерений: мощность канала, коэффициент подавления соседнего канала, интермодуляция третьего порядка, занимаемая полоса, фазовый шум и другие
- Стандартный базовый анализ аналоговых модулированных сигналов, включая AM/FM, поддерживается непрерывный вывод аудиодемодуляции
- Стандартные функции: временная форма сигнала IQ, форма сигнала PvT, захват и воспроизведение спектра в реальном времени
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
PXE-200 | 9 kHz – 20 GHz | -100 dBc/Hz@10 kHz, 1.0 GHz | -168 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
PXE-200 Z | 9 kHz – 20 GHz | -100 dBc/Hz@10 kHz, 1.0 GHz | -168 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXE-200R | 9 kHz – 20 GHz | -100 dBc/Hz@10 kHz, 1.0 GHz | -168 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXE-90 | 9 кГц – 9.5 ГГц | -100 dBc/Hz@10 кГц, 1.0 ГГц | -168 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
|
PXE-90 Z | 9 kHz – 9.5 GHz | -100 dBc/Hz@10 kHz, 1.0 GHz | -168 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXE-90R | 9 кГц – 9.5 ГГц | -100 dBc/Hz@10 кГц, 1.0 ГГц | -168 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXN-400 | 9 kHz – 40 GHz | -107 dBc/Hz@10 kHz, 1.0 GHz Carrier | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXN-400 Z | 9 kHz – 40 GHz | -107 dBc/Hz@10 kHz, 1.0 GHz Carrier | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
|
PXN-400R | 9 kHz – 40 GHz | -107 dBc/Hz@10 kHz, 1.0 GHz Carrier | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
