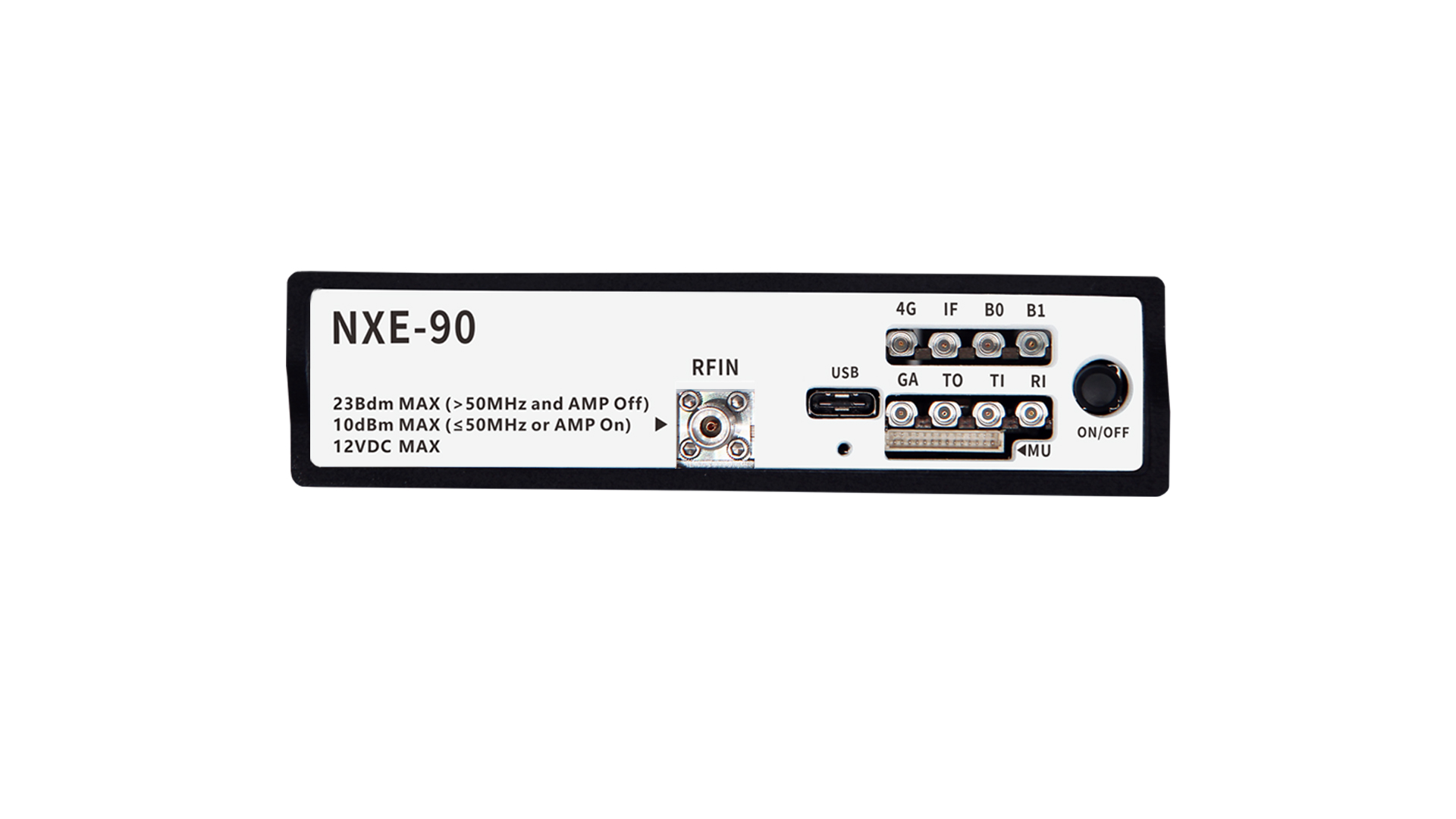

Spectrum Analyzer/Receiver сети NXE-90 9.5 ГГц
NXE-90 9.5 ГГц сетевой узловой анализатор/приемник спектра
Основные характеристики
- Реальный анализатор/приемник спектра 9 кГц-9,5 ГГц
- Цифровая архитектура супергетеродинного приемника, 14-сегментный предварительно выбранный фильтр
- Типичное подавление изображения 9 кГц-9,5 ГГц >90 дБ, типичное подавление ПЧ >90 дБ
- Анализируемая полоса 100 МГц с регулируемой частотой дискретизации, скорость сканирования 330,9 ГГц/с
- Цифровая обработка сигналов на базе FPGA
- Вес 645 грамм, 167 × 117 × 28 мм, потребляемая мощность: 13-16 Вт

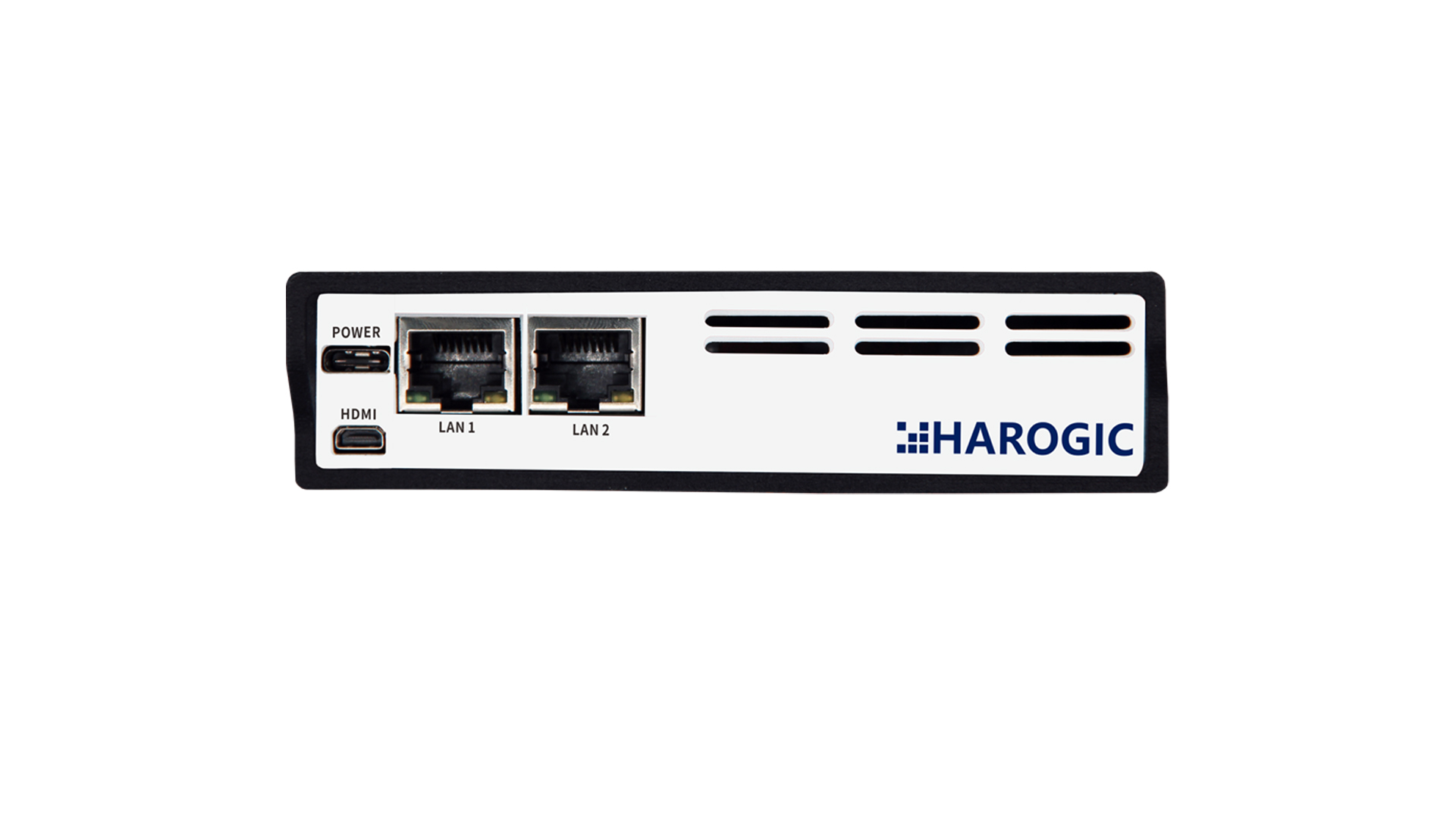

- Интерфейс Ethernet 1000M/100M
- Встроенный многорежимный GNSS
- Обеспечение 1PPS, информации о широте и долготе и временной метки
- Высокая совместимость API-интерфейсов и графического интерфейса SAStudio4
- Поддержка удаленного управления ARM и x86 процессорами
- Поддержка Linux и Windows
- Диапазон рабочих температур от -20 ℃/-40 ℃ до 70 ℃ (опция)
- Встроенный OCXO (опция) или OCXO с управлением GNSS (опция)
- Встроенный 4G модуль данных (опция)
Доступные опции
| Код | Опция | Описание |
|---|---|---|
| 01 | Встроенный опорный генератор OCXO (аппаратная часть) | Обеспечивает опорный генератор с лучшей стабильностью, чем стандартная конфигурация, с температурным дрейфом <0,2 ppm, увеличивая общее энергопотребление на 0,8 Вт |
| 05 | Встроенный опорный генератор OCXO с управлением GNSS (аппаратная опция) | Обеспечивает опорный генератор с управлением GNSS и 1PPS, увеличивая общее энергопотребление на 1,1 Вт |
| 06 | Встроенный премиум GNSS (аппаратная опция) | Обеспечивает улучшенные возможности позиционирования и синхронизации |
| 09 | Встроенный 4G модуль данных (аппаратная опция) | Обеспечивает физическое подключение к 4G сети |
| 20 | Расширенный температурный класс (аппаратная опция) | Расширение рабочего температурного диапазона до – 20~70 ℃ |
| 21 | Широкий температурный класс (аппаратная опция) | Расширение рабочего температурного диапазона до – 40~70 ℃ |
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
NXE-200 | 9 кГц-20 ГГц | -100 dBc/Hz@10 кГц 3.0 ГГц несущая | -158 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
|
NXE-90 | 9 кГц-9,5 ГГц | -102 dBc/Hz@10 кГц 3.0 ГГц несущая | -161 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
NXM-60 | 9 кГц-6.3 ГГц | -103 dBc/Hz@10 кГц 3.0 ГГц несущая | -164 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
NXM-80 | 9 kHz-8.5 GHz | -120 dBc/Hz@10 kHz, несущая 1.0 GHz | -170 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
NXN-400 | 9 kHz-40 GHz | -101 dBc/Hz@10 kHz, 1.0 GHz Carrier | -141 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
NXN-45 | 9 kHz-4.5 GHz | -110 dBc/Hz@10 kHz, несущая 1.0 GHz | -160 dBm/Hz | 0.1 Hz-1MHz | 6.25 MHz |
|
NXN-60 | 9 kHz-6.3 GHz | -110 dBc/Hz@10 kHz, несущая 1.0 GHz | -160 dBm/Hz | 0.1 Hz-1MHz | 6.25 MHz |
