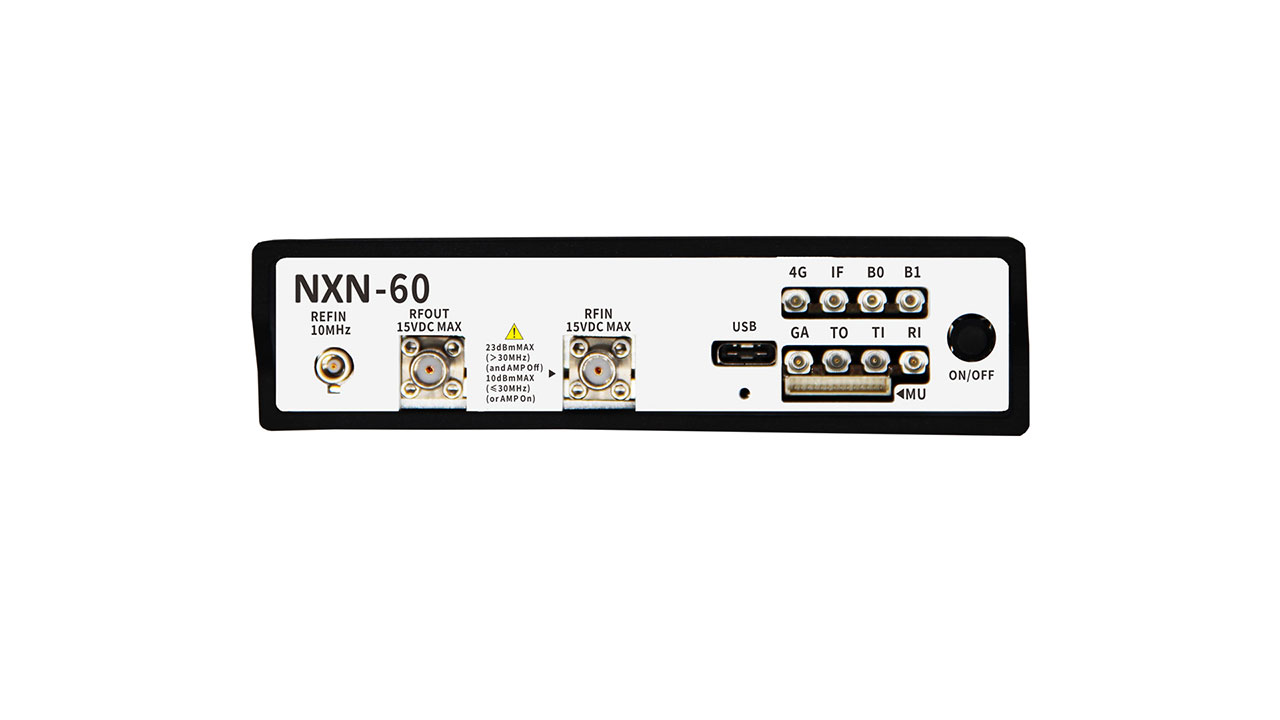

NXN-60 Сетевой узловой анализатор спектра 6.3 ГГц
Основные характеристики
- Анализатор спектра реального времени 9 кГц–6.3 ГГц
- Встроенный аналоговый генератор сигналов 100 кГц–6.3 ГГц (опция)
- DANL: -160 dBm/Hz, остаточный отклик: -110 dBm, оснащён предусилителем
- Фазовый шум на 1 GHz: -110 dBc/Hz при смещении 10 kHz
- Полоса анализа 6.25 MHz, скорость сканирования спектра 69 GHz/s
- Вес 650 грамм, размер 167 ×117 ×28 mm, энергопотребление: 14 W

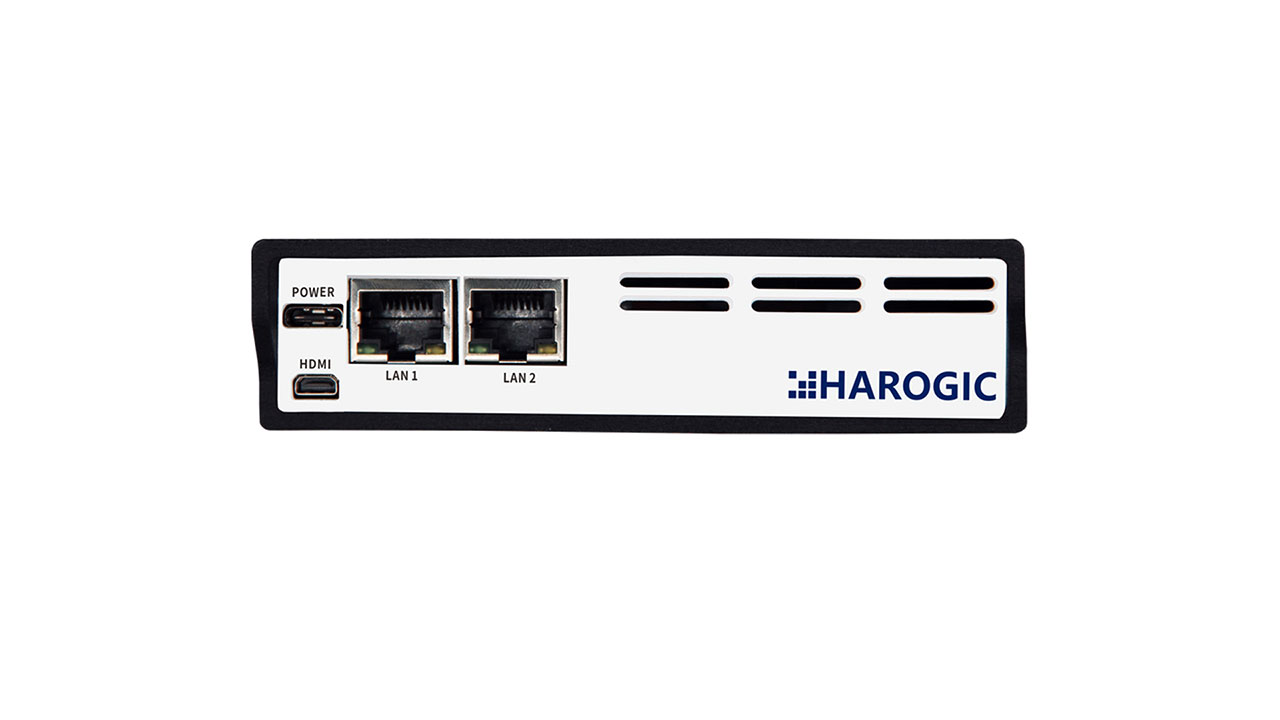

- Интерфейс Ethernet 1000M/100M
- Встроенный многорежимный GNSS
- Предоставляет 1PPS, информацию о широте и долготе и временную метку
- Высокосовместимые API‑интерфейсы и графический интерфейс SAStudio4
- Поддерживается удалённый мастер на процессорах ARM и x86
- Поддерживаются Linux и Windows
- Диапазон рабочих температур от -20 oC/-40 ℃ до 65 ℃ (опция)
- Встроенный OCXO (опция) или OCXO с дисциплинированием по GNSS (опция)
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
NXE-200 | 9 кГц-20 ГГц | -100 dBc/Hz@10 кГц 3.0 ГГц несущая | -158 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
NXE-90 | 9 кГц-9,5 ГГц | -102 dBc/Hz@10 кГц 3.0 ГГц несущая | -161 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
NXM-60 | 9 кГц-6.3 ГГц | -103 dBc/Hz@10 кГц 3.0 ГГц несущая | -164 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
NXM-80 | 9 kHz-8.5 GHz | -120 dBc/Hz@10 kHz, несущая 1.0 GHz | -170 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
NXN-400 | 9 kHz-40 GHz | -101 dBc/Hz@10 kHz, 1.0 GHz Carrier | -141 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
NXN-45 | 9 kHz-4.5 GHz | -110 dBc/Hz@10 kHz, несущая 1.0 GHz | -160 dBm/Hz | 0.1 Hz-1MHz | 6.25 MHz |
|
|
NXN-60 | 9 kHz-6.3 GHz | -110 dBc/Hz@10 kHz, несущая 1.0 GHz | -160 dBm/Hz | 0.1 Hz-1MHz | 6.25 MHz |
