SAE-90 9.5 ГГц Компактный анализатор/приемник спектра в реальном времени
Основные характеристики
- Анализатор/приемник спектра в реальном времени 9 кГц~9,5 ГГц
- Супергетеродинная цифровая архитектура приемника, 14-сегментный предварительно выбранный фильтр
- Типичное подавление зеркального сигнала 9 кГц~9,5 ГГц >90 дБ, типичное подавление ПЧ >90 дБ
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость сканирования спектра 1,2 ТГц/сек
- Цифровая обработка сигнала на базе FPGA
- Вес 188 грамм (основной модуль), размеры 118 × 60 × 15 мм, потребляемая мощность 10-14 Вт
- Высокосовместимые API интерфейсы и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционные системы Linux и Windows
- Диапазон рабочих температур от – 20 ℃/- 40 ℃ до 70 ℃ (опция)

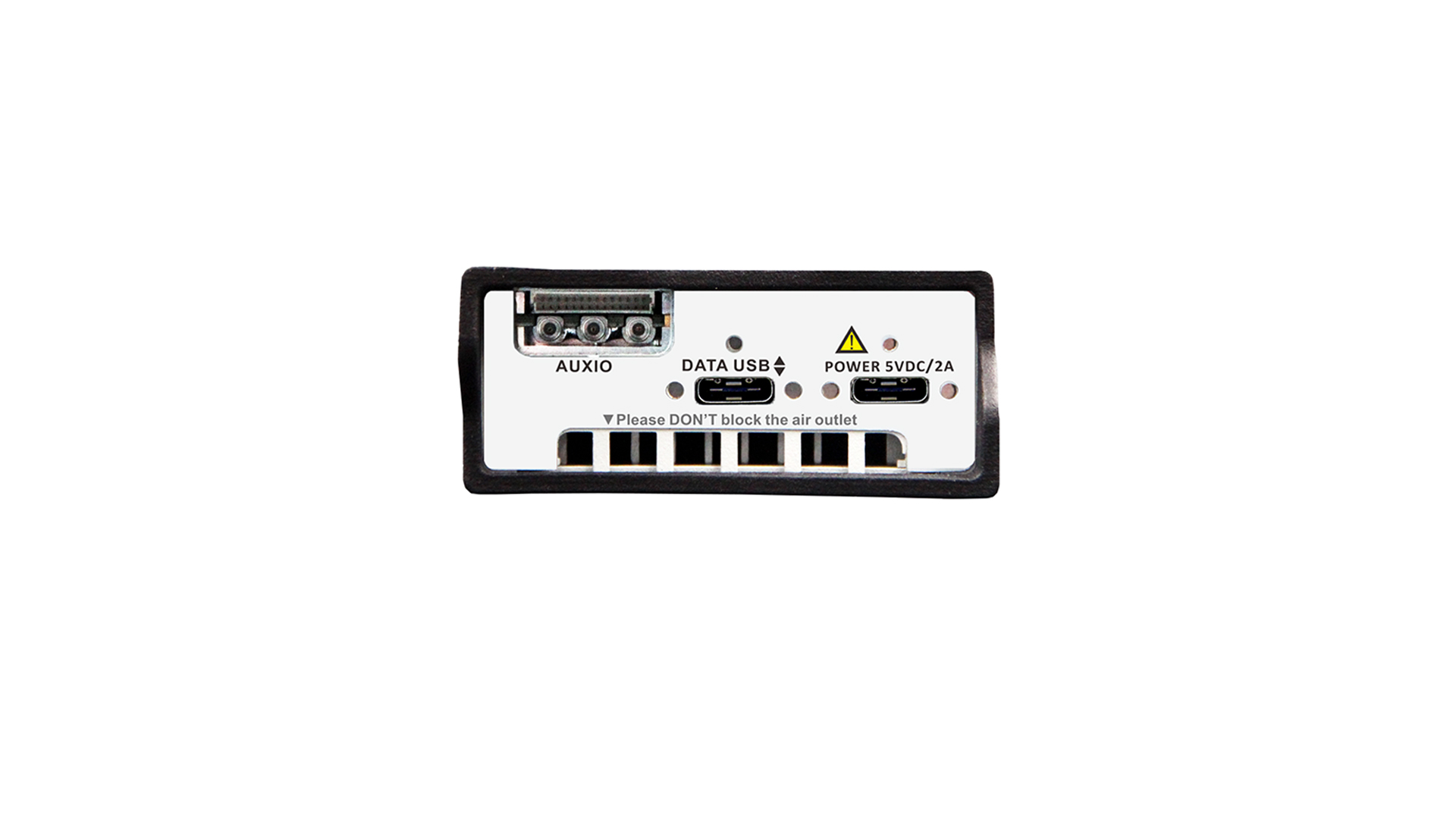

- Интерфейс USB 3.0/2.0 Type-C
Доступные опции
| Код | Опция | Описание |
|---|---|---|
| 01 | Встроенный опорный генератор OCXO (аппаратный) | Обеспечение опорного генератора с лучшей стабильностью, чем стандартнаяконфигурация, с температурным дрейфом <0,2 ppm, увеличениеобщего энергопотребления на 0,8 Вт |
| 10 | Расширенная плата MUXIO IO (аксессуар) | Преобразование интерфейса MUXIO в несколько MMCX и разъем платы для проводов для облегчения подключения входа триггера, выхода и других сигналов |
| 11 | Внешний GNSS (аксессуар) | Стандартный GNSS модуль, подключаемый к MUXIO |
| 12 | Внешний высокоточный GNSS (аксессуар) | Высокоточный GNSS модуль, подключаемый к MUXIO |
| 13 | Внешний GNSS управляемый опорный генератор OCXO (аксессуар) | Обеспечение GNSS управляемого опорного генератора и 1PPS, увеличение общего энергопотребления на 1,1 Вт |
| 20 | Расширенный температурный класс (аппаратный) | Расширение рабочего температурного диапазона до – 20~70 ℃ |
| 21 | Широкий температурный класс (аппаратный) | Расширение рабочего температурного диапазона до – 40~70 ℃ |
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
SAE-200 | 9 кГц – 20 ГГц | -100 dBc/Hz@10 kHz 3.0GHz Carrier | -158 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAE-90 | 9 кГц-9,5 ГГц | -102 dBc/Hz@10 kHz 3.0 GHz Несущий | -161 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-60 M3 | 9 kHz-6.3 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAM-60 MK3H | 9 кГц-6.3 ГГц | -103 dBc/Hz@10 кГц 3.0 ГГц несущая | -164 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-80 | 9 kHz-8.5 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-400 | 9 kHz – 40 GHz | -101 dBc/Hz@10 kHz 3.0GHz Carrier | -141 dBm/Hz 1 GHz PreAmpOn | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-45 | 9 кГц-4.5 ГГц | -100 дБс/Гц@10 кГц 3.0 ГГц несущая | -161 дБм/Гц | 0.1 Гц-1 МГц | 6.25 МГц |
|
SAN-60 M2 | 9 kHz-6.3 GHz | -110dBc/Hz@10 kHz несущая 1.0 GHz | -162 dBm/Hz | 0.1 Hz-2.5 MHz | 25 MHz |
|
SAN-90 | 9 kHz-9 GHz | -102 dBc/Hz@10 kHz 3.0 GHz несущая | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
