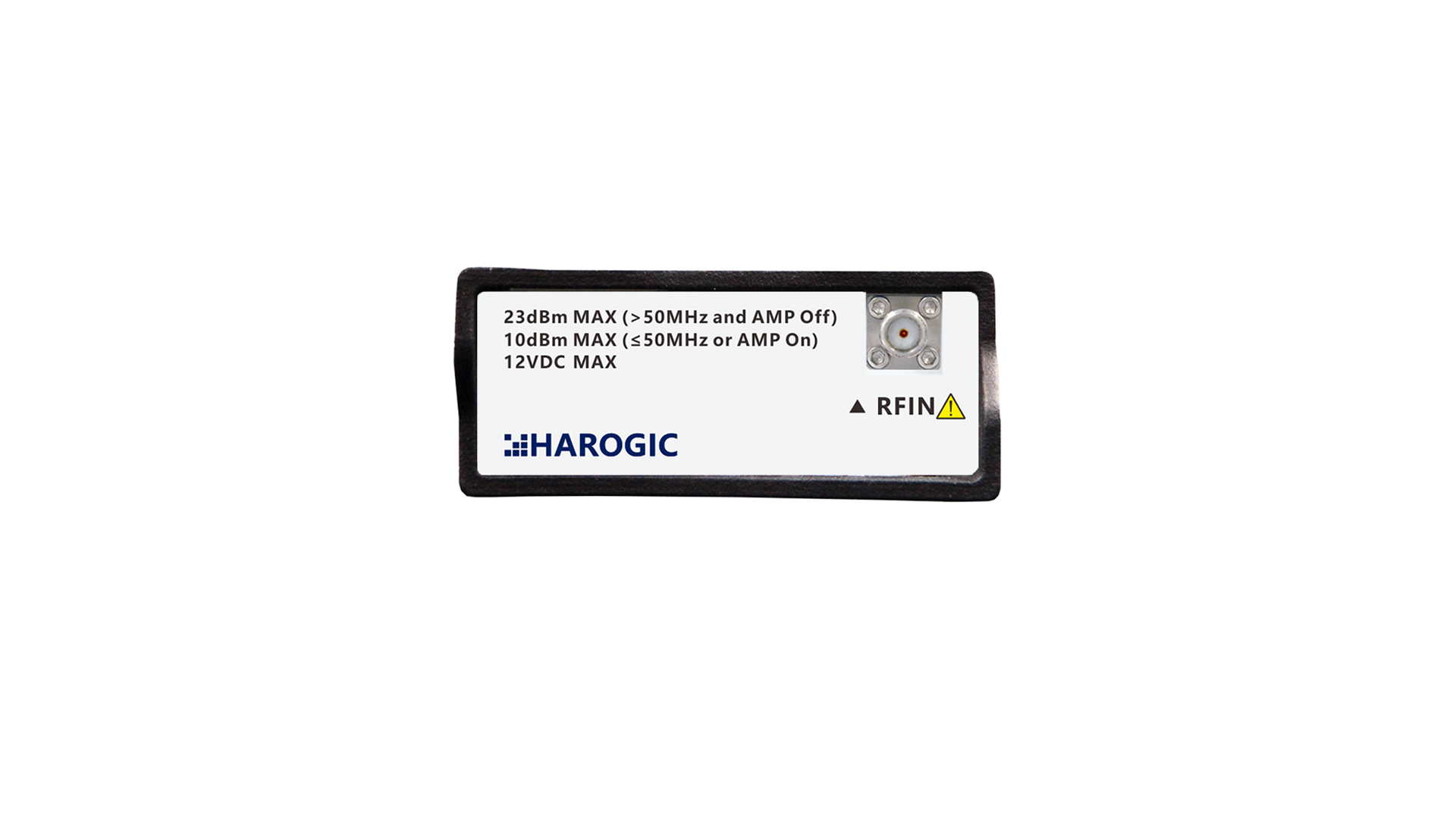

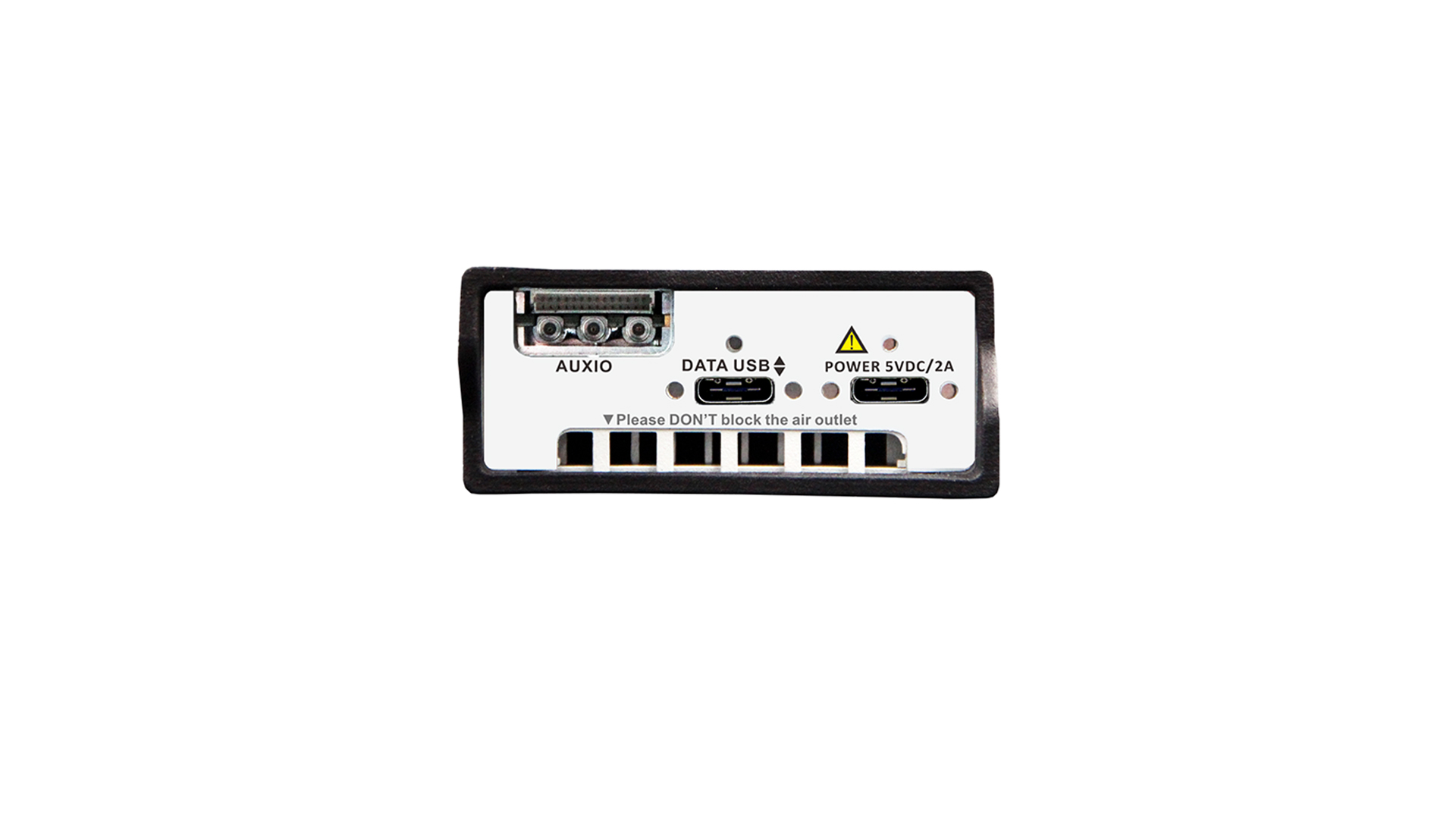

SAN-400 40 GHz Compact Real-Time Spectrum Analyzer/Receiver
SAN-400 40 GHz компактный анализатор/приемник спектра реального времени
Основные характеристики
- Анализатор/приёмник спектра реального времени 9 kHz~40 GHz;
- Архитектура супергетеродинного цифрового приёмника, 14-сегментный предселекторный фильтр;
- Типичное подавление зеркального канала и подавление ПЧ >75 dBc;
- Полоса анализа 100 MHz с регулируемой частотой дискретизации, скорость развертки спектра 400 GHz/sec;
- Цифровая обработка сигналов на базе FPGA;
- 40 GHz DANL=-141 dBm/Hz, фазовый шум = -86 dBc/Hz@10 kHz;
- Вес 185 г (основной модуль), размеры 125 × 60 × 17 mm, энергопотребление 10-14 W;
- Высокая совместимость API‑интерфейсов и GUI SAStudio4;
- Совместимость с процессорами ARM и x86, операционные системы Linux и Windows;
- Встроенный OCXO (опция), температурный дрейф ≤0.15 ppm;
- Поддержка USB3.0/2.0 Type C.
Компактный анализатор/приёмник спектра реального времени
SAN-400 — это модуль приёмника/анализатора спектра на основе архитектуры супергетеродинной цифровой ПЧ, оснащённый интерфейсом USB3.0 и высокоскоростной цифровой обработкой сигналов на базе FPGA, обеспечивающий высокую производительность при компактных размерах. Он оптимизирован для таких применений, как приёмники, мониторинг спектра и радиочастотные испытания. Устройство предоставляет несколько типов выходных данных, включая спектр, цифровой поток IQ, форму сигнала обнаружения мощности (нулевая полоса развертки) и спектр в реальном времени. Объём, вес и энергопотребление оптимизированы для полевых и встроенных приложений. Предоставляются высокосовместимые API‑интерфейсы, позволяющие быстро реализовать эффективную вторичную разработку. Пользовательский код совместим с другими устройствами HAROGIC, такими как SAE-90, SAE-200 и NXE-200, что позволяет гибко выбирать аппаратное обеспечение в зависимости от задач применения.
SAN-400 предоставляет особенно гибкое решение для приёмников, мониторинга спектра и удобного RF‑тестирования. Устройство весит всего 185 г и имеет размеры меньше мобильного телефона, реализуя полный функционал системы супергетеродинного приёмника и анализатора спектра в компактном корпусе. Модуль оснащён высокоинтегрированным RF‑фронтендом супергетеродинного приёмника, а также системой цифровой обработки на базе FPGA для ускорения соответствующей обработки сигналов. Цифровая обработка сигналов на базе FPGA эффективно снижает требования к производительности процессора на стороне хоста. Даже на маломощных платформах x86 или ARM с ограниченной производительностью устройство SAN-400 может быть развернуто и обеспечивать качественные результаты измерений. SAN-400 корректно работает как в операционных системах Linux, так и Windows.
Доступные опции
| Код | Опция | Описание |
|---|---|---|
| 01 | Встроенный опорный генератор OCXO (аппаратно) | Предоставляет опорную частоту с более высокой стабильностью по сравнению со стандартной конфигурацией, температурный дрейф |
| 10 | Плата расширения MUXIO IO (аксессуар) | Преобразует интерфейс MUXIO в несколько разъёмов MMCX и разъём «плата‑провод» для удобного подключения входов триггера, выходов и других сигналов |
| 11 | Внешний GNSS (аксессуар) | Стандартный модуль GNSS, подключаемый к MUXIO |
| 12 | Внешний высокоточный GNSS (аксессуар) | Высокоточный модуль GNSS, подключаемый к MUXIO |
| 13 | Внешний опорный генератор OCXO с дисциплинированием GNSS (аксессуар) | Предоставляет опорную частоту, синхронизированную по GNSS, и сигнал 1PPS, увеличивает общее энергопотребление на 1.1W |
| 20 | Расширенный температурный класс (аппаратно) | Расширение рабочей температуры до – 20~70 oC |
| 21 | Широкий температурный класс (аппаратно) | Расширение рабочей температуры до – 40~70 oC |
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
SAE-200 | 9 кГц – 20 ГГц | -100 dBc/Hz@10 kHz 3.0GHz Carrier | -158 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAE-90 | 9 кГц-9,5 ГГц | -102 dBc/Hz@10 kHz 3.0 GHz Несущий | -161 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-60 M3 | 9 kHz-6.3 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAM-60 MK3H | 9 кГц-6.3 ГГц | -103 dBc/Hz@10 кГц 3.0 ГГц несущая | -164 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-80 | 9 kHz-8.5 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-400 | 9 kHz – 40 GHz | -101 dBc/Hz@10 kHz 3.0GHz Carrier | -141 dBm/Hz 1 GHz PreAmpOn | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-45 | 9 кГц-4.5 ГГц | -100 дБс/Гц@10 кГц 3.0 ГГц несущая | -161 дБм/Гц | 0.1 Гц-1 МГц | 6.25 МГц |
|
SAN-60 M2 | 9 kHz-6.3 GHz | -110dBc/Hz@10 kHz несущая 1.0 GHz | -162 dBm/Hz | 0.1 Hz-2.5 MHz | 25 MHz |
|
SAN-90 | 9 kHz-9 GHz | -102 dBc/Hz@10 kHz 3.0 GHz несущая | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
