SAM-60 M3 6.3 ГГц компактный анализатор/приёмник спектра реального времени
SAM-60 M3 6.3 GHz компактный анализатор/приёмник спектра реального времени
Основные характеристики
- Анализатор/приёмник спектра реального времени 9 kHz~6.3 GHz
- Интегрированный аналоговый генератор сигналов 100 kHz–6.3 GHz (опция)
- Полоса анализа 100 MHz, скорость сканирования спектра 300 GHz/sec
- Цифровая обработка сигналов на базе FPGA
- Фазовый шум 1GHz: -114 dBc/Hz@10kHz
- DANL при 1GHz: -167 dBm/Hz

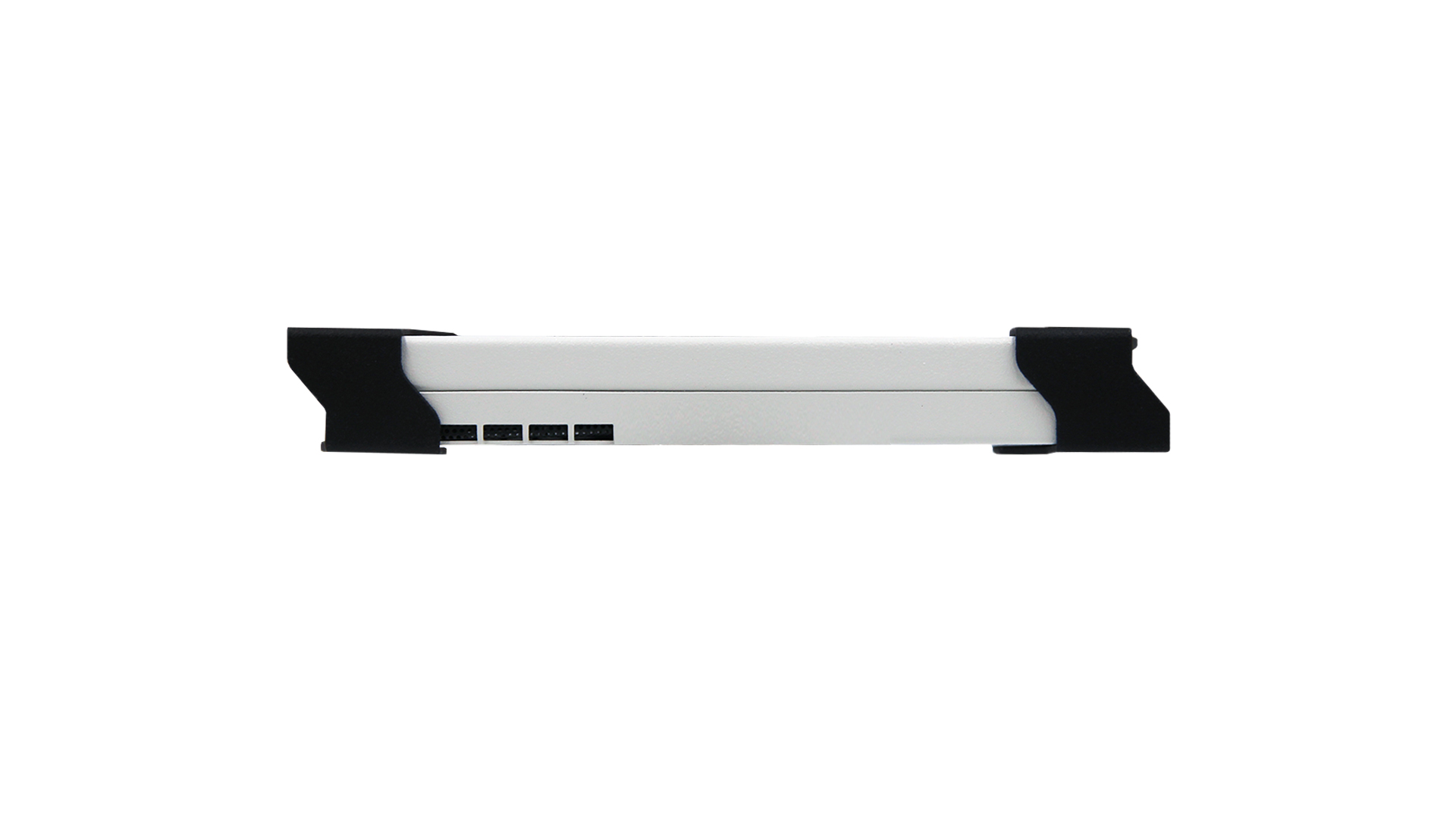

- Вес 168 грамм (основной модуль), размер 142mm×54mm×16mm, потребляемая мощность 7–10 W
- Высокосовместимые API-интерфейсы и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционные системы Linux и Windows
- Диапазон рабочих температур от -20 oC/-40 oC до 70 oC (опция)
- Встроенный OCXO (опция), температурный дрейф ≤0.15 ppm

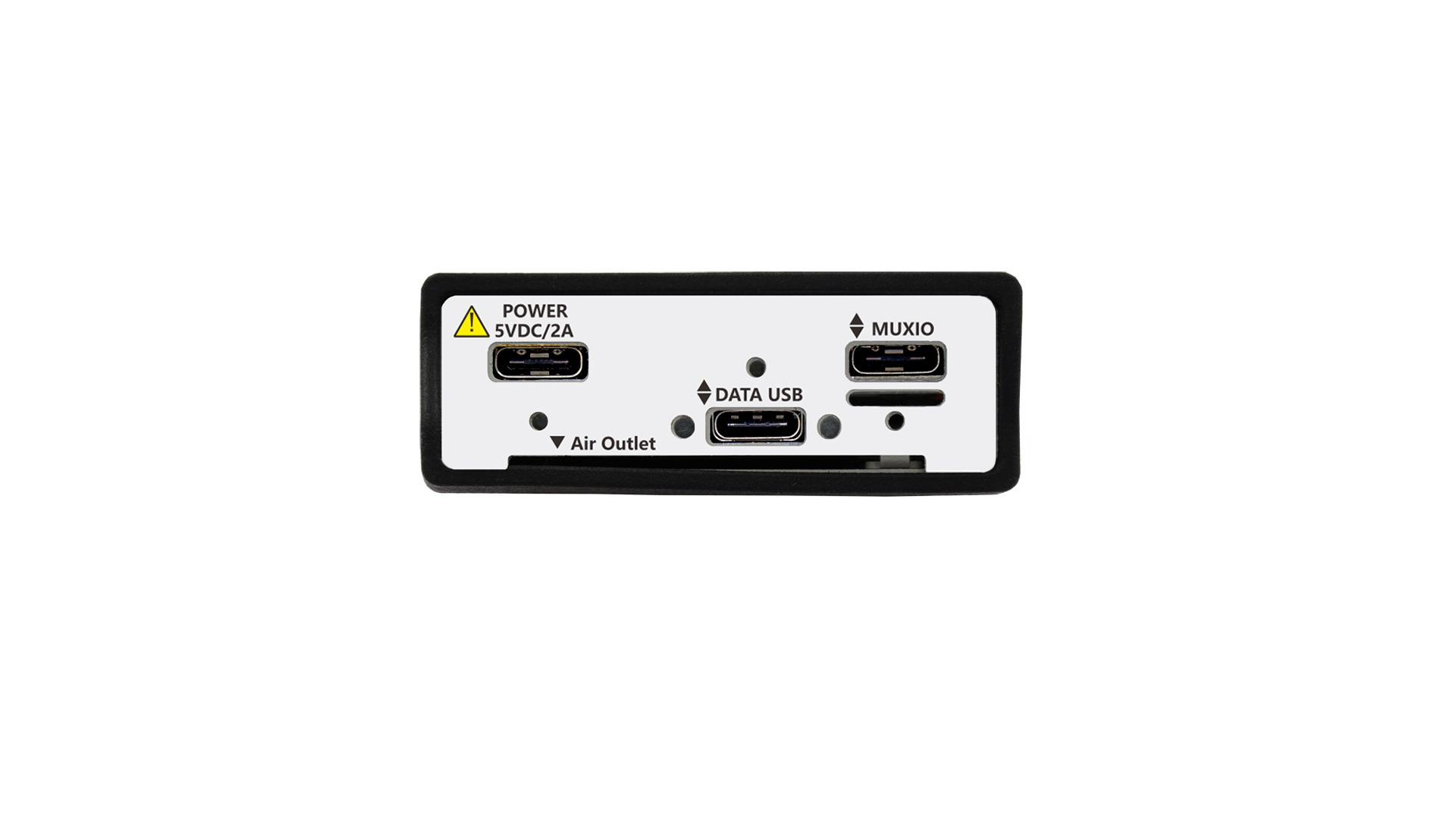

- Интерфейс USB3.0/2.0 Type-C
Обзор продуктов
| Название продукта | Частота | Фазовый шум | DANL | Полоса разрешения | Полоса анализа | |
|---|---|---|---|---|---|---|
|
SAE-200 | 9 кГц – 20 ГГц | -100 dBc/Hz@10 kHz 3.0GHz Carrier | -158 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAE-90 | 9 кГц-9,5 ГГц | -102 dBc/Hz@10 kHz 3.0 GHz Несущий | -161 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-60 M3 | 9 kHz-6.3 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAM-60 MK3H | 9 кГц-6.3 ГГц | -103 dBc/Hz@10 кГц 3.0 ГГц несущая | -164 dBm/Hz | 0.1 Гц-10 МГц | 100 МГц |
|
SAM-80 | 9 kHz-8.5 GHz | -103 dBc/Hz@10 kHz 3.0 GHz Carrier | -164 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-400 | 9 kHz – 40 GHz | -101 dBc/Hz@10 kHz 3.0GHz Carrier | -141 dBm/Hz 1 GHz PreAmpOn | 0.1 Hz-10 MHz | 100 MHz |
|
SAN-45 | 9 кГц-4.5 ГГц | -100 дБс/Гц@10 кГц 3.0 ГГц несущая | -161 дБм/Гц | 0.1 Гц-1 МГц | 6.25 МГц |
|
SAN-60 M2 | 9 kHz-6.3 GHz | -110dBc/Hz@10 kHz несущая 1.0 GHz | -162 dBm/Hz | 0.1 Hz-2.5 MHz | 25 MHz |
|
SAN-90 | 9 kHz-9 GHz | -102 dBc/Hz@10 kHz 3.0 GHz несущая | -161 dBm/Hz | 0.1 Hz-10 MHz | 100 MHz |
